一、动力参数
系统参数 System Specification | |||
型号名称 Product | S11L | 套装配置 Kit Includes | S11L电机 +14SFOC180A电调+TS43桨叶 |
最大拉力 Max thrust | 38kg | 单轴额定拉力 Recommended takeoff weight | 18kg |
额定拉力力效 Efficiency at recommended takeoff weight | （18kg）6.2g/w | 适配电池 Compatible Battery | 14S(LiPo) |
适用碳管直径 Tube outer diameter | 50mm | 整机含引线重量 Weight （with cable and Props） | 2300±2%g（含桨叶） |
线长 Signal line length | 1700±5mm | 线材规格 Cable specification | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 Operating temperature | -20℃～55℃ | 防护等级 Ingress Protection | IP36 |
电机参数Motor Specification | |||

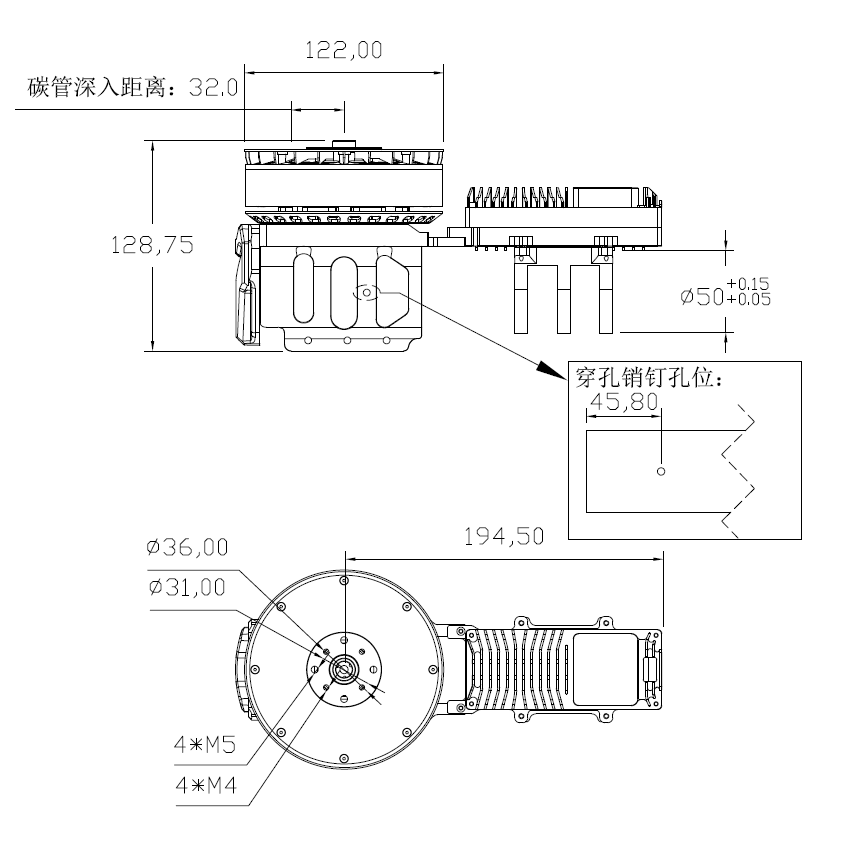

电机尺寸 Tor size | Φ122*52.2mm | KV（RPM/V） | 90 |
电调参数ESC Specification | |||
油门行程 Throttle travel | 1050-1950us（固定） | 最大电压 Max voltage | 60V |
通讯方式 Communication | CAN | 最大持续电流 Max Continuous Current | 50A（开放环境且温度≤60℃） |
控制方式 Control Method | PWM/CAN | 最大电流(短时) Peak current | 140A（开放环境且温度≤60℃） |
桨叶参数Propeller Specification | |||
规格型号 Propeller | TS43 | 孔距 Bolt circle | φ36-4*M5 |
二、测试数据
S11L KV90+14S FOC180A+TS43 | 环境温度 Ambient Temperature | 33℃ | ||||
Throttle（%） 油门点（%） | Thrust A (gf) 拉力 (gf) | Speed（RPM） 转速-RPM | Voltage A (V) 电压(V) | Current A (A) 电流(A) | Motor Efficiency A (%) 电机效率 (%) | Overall Efficiency A (gf/W) 综合力效(gf/W) |
30 | 5.022 | 1342 | 54 | 13.47 | 72.9 | 6.9 |
35 | 7.169 | 1548 | 54 | 18.30 | 77.1 | 7.3 |
40 | 9.332 | 1749 | 54 | 24.33 | 77.2 | 7.1 |
45 | 11.661 | 1945 | 54 | 32.43 | 82.4 | 6.7 |
50 | 14.346 | 2125 | 54 | 40.61 | 83.5 | 6.5 |
55 | 17.39 | 2308 | 54 | 51.93 | 80.6 | 6.2 |
60 | 20.037 | 2483 | 54 | 62.22 | 82.3 | 6.0 |
65 | 22.055 | 2630 | 54 | 74.66 | 81.2 | 5.5 |
70 | 24.755 | 2806 | 54 | 90.48 | 79.7 | 5.1 |
75 | 28.086 | 2950 | 54 | 104.84 | 78.8 | 5.0 |
80 | 31.152 | 3095 | 54 | 123.07 | 77.7 | 4.7 |
85 | 33.754 | 3240 | 54 | 141.85 | 76.5 | 4.4 |
90 | 36.534 | 3368 | 54 | 161.41 | 74.0 | 4.2 |
95 | 38.474 | 3477 | 54 | 184.02 | 71.2 | 3.9 |
100 | 38.474 | 3477 | 54 | 184.02 | 70.3 | 3.9 |
